Schauspielhaus

500px breit --- NTM Beleuchtung Schauspielhaus
800px breit
1100px breit

Downloads:

  • Beleuchtungsplan
    pdf  |  dxf
  • Grundriss
    pdf  |  dxf
  • Schnitt
    pdf  |  dxf
  • Farbwechslerfarben
    Rainbow -- pdf
    Lichttechnik -- pdf

Allgemeines:

  • verwendete Lichtpulte: ETC Eos, ETC Gio
  • Anzahl stationärer Dimmeranschlüsse: 424 Stück 5kW-Dimmer; 5 Stück 10kW-Dimmer
  • 3 kW-Anschlüsse ausgeführt in Schuko
  • 5 kW-Anschlüsse ausgeführt in Eberl
  • 10 kW-Anschlüsse ausgeführt in CEE blau 230V 63A 3p (L+N+PE) 6h
  • jeder stationäre Dimmeranschluss ist über Einzel-RCD abgesichert
  • 400V CEE-Anschlüsse bis 125A vorhanden
  • alle 400V CEE-Anschlüsse sind über Gruppen-RCD's abgesichert
  • Lichtzeichen auf allen Bereichen vorhanden bzw. möglich
  • Umgangslichter, Ständerlampen, Schminktischbeleuchtung & Pinzas auf allen Bereichen möglich
  • Stangendurchmesser Zugstangen = 60,2mm

Downloads:

  • Beleuchtungsplan
    pdf  |  dxf
  • Grundriss
    pdf  |  dxf
  • Schnitt
    pdf  |  dxf
  • Farbwechslerfarben
    Rainbow -- pdf
    Lichttechnik -- pdf

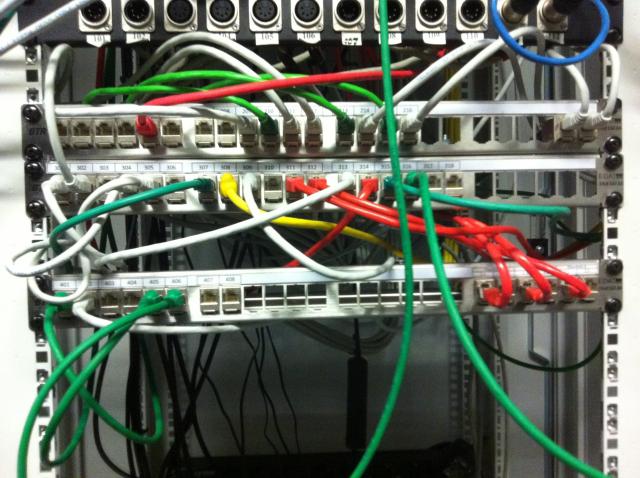

Netzwerk:

  • gesamte Dimmeranlage wird in 16Bit betrieben
  • Protokoll sACN
  • RJ45-Anschlüsse auf folgenden Bereichen:
    - Stellwerk
    - Bühne
    - Schnürboden / Rollenboden
    - Faltplatten
    - Vorbühnen
  • XLR 3-Pol und 5-Pol sind auf allen Beleuchtungsbereichen vorhanden
  • XLR 4-Pol Data-Power-DMX sind auf allen Beleuchtungsbereichen möglich

Bereiche:

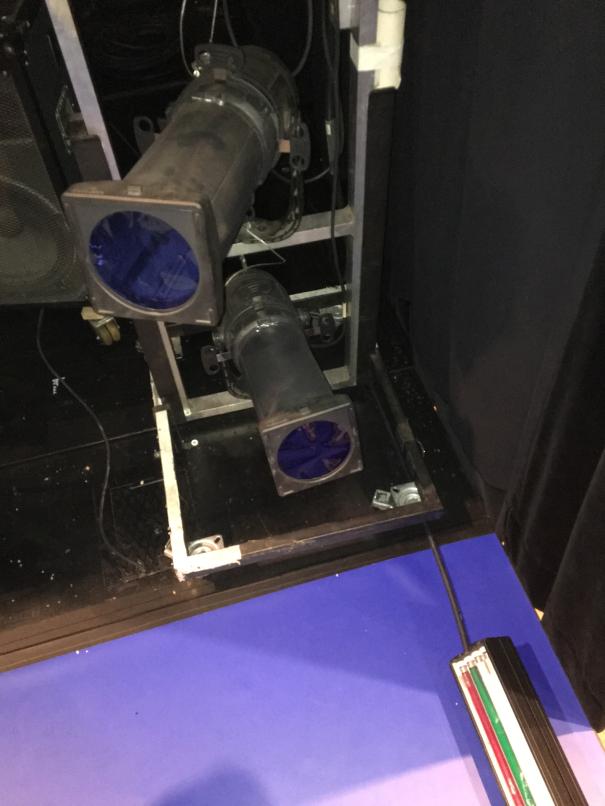

  1. Bühne:
    • eine Auflistung der im Haus befindlichen mobilen Gerätetypen, finden Sie im unteren Bereich dieser Seite
    • jeweils links und rechts, unterhalb der Galerien, befinden sich 5 einzeln höhenverfahrbahre Teleskope/Teleclimber
    • Stangendurchmesser Prospekt-Zugstangen = 63mm

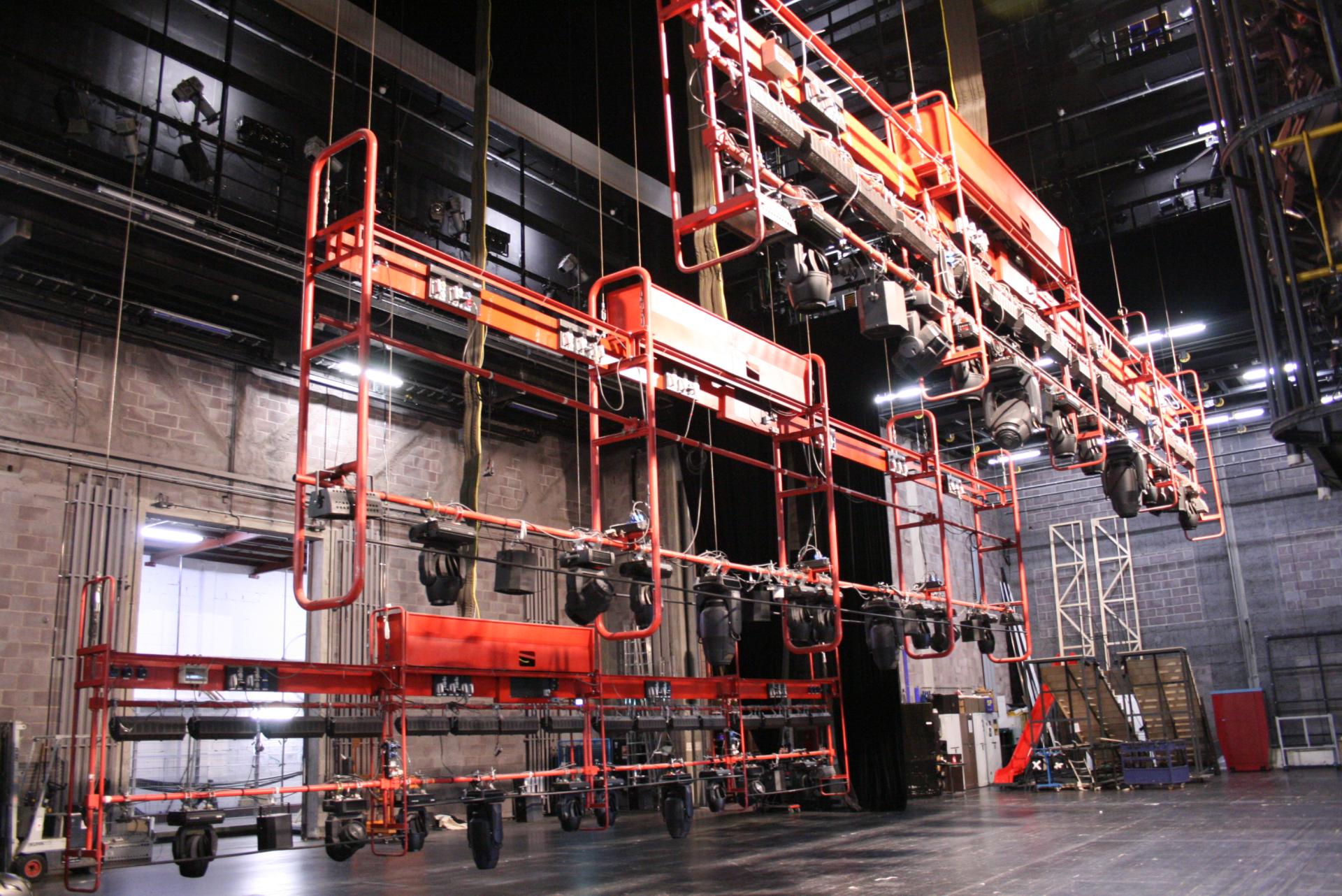

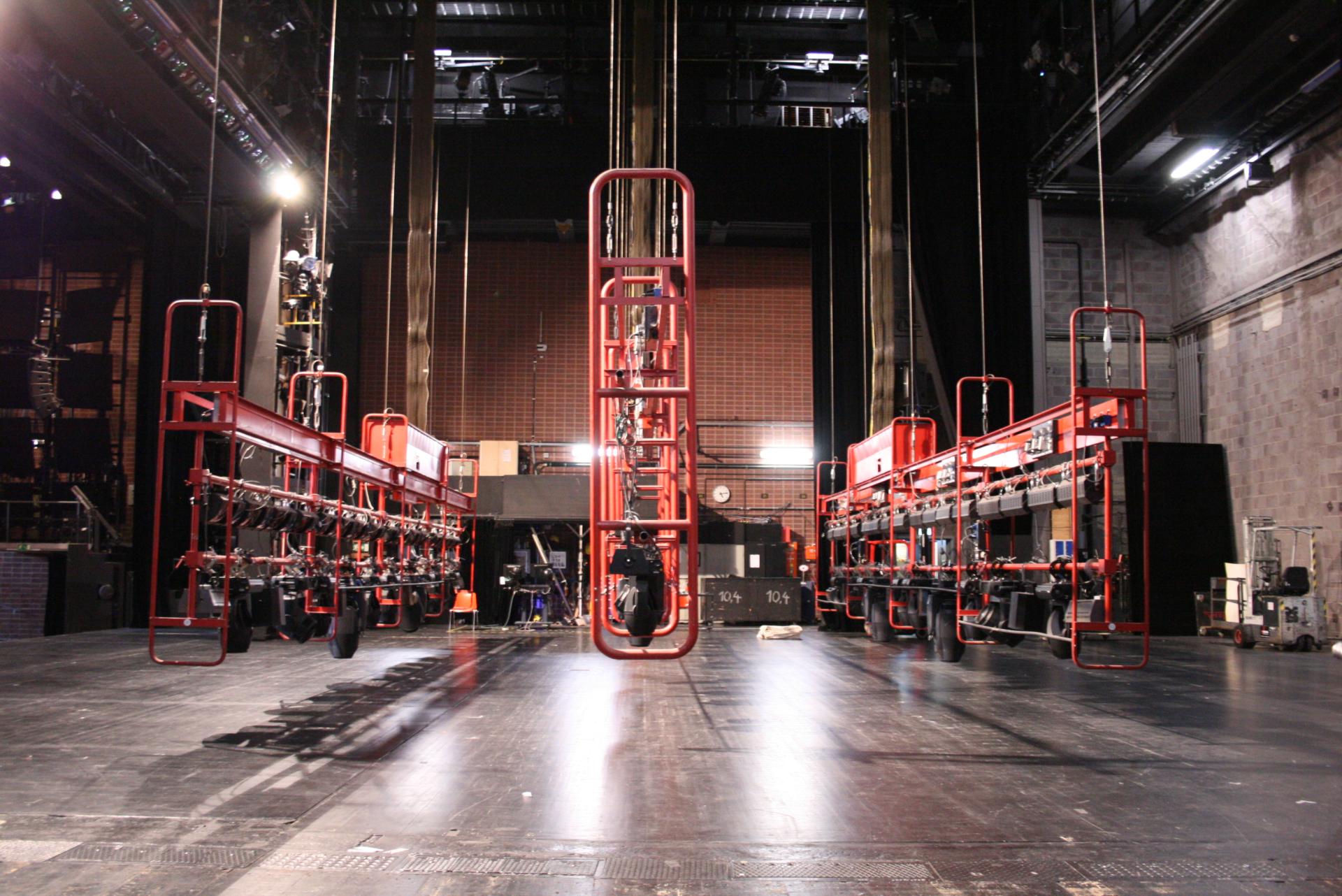

  1. Oberlichter / Beleuchtungsgestelle:
    • 3 Stück, 15,50 m breit
    • Oberlicht 1 - bestückt mit:
      • 6 Stück Martin MAC 600 E/NT
      • 2 Stück Martin MAC III Performance
      • 2 Stück Martin MAC TW 1
      • Batterie 3-Kammer-Fluter (Farben Rot, Grün, Blau)
    • Oberlicht 2 - bestückt mit:
      • 6 Stück Martin MAC 600 E/NT
      • 2 Stück Martin MAC III Performance
      • 2 Stück Martin MAC TW 1
    • Oberlicht 3 - bestückt mit:
      • 6 Stück Martin MAC 600 E/NT
      • 2 Stück Martin MAC III Performance
      • 2 Stück Martin MAC TW 1
      • Batterie 3-Kammer-Fluter (Farben Rot, Grün, Blau)

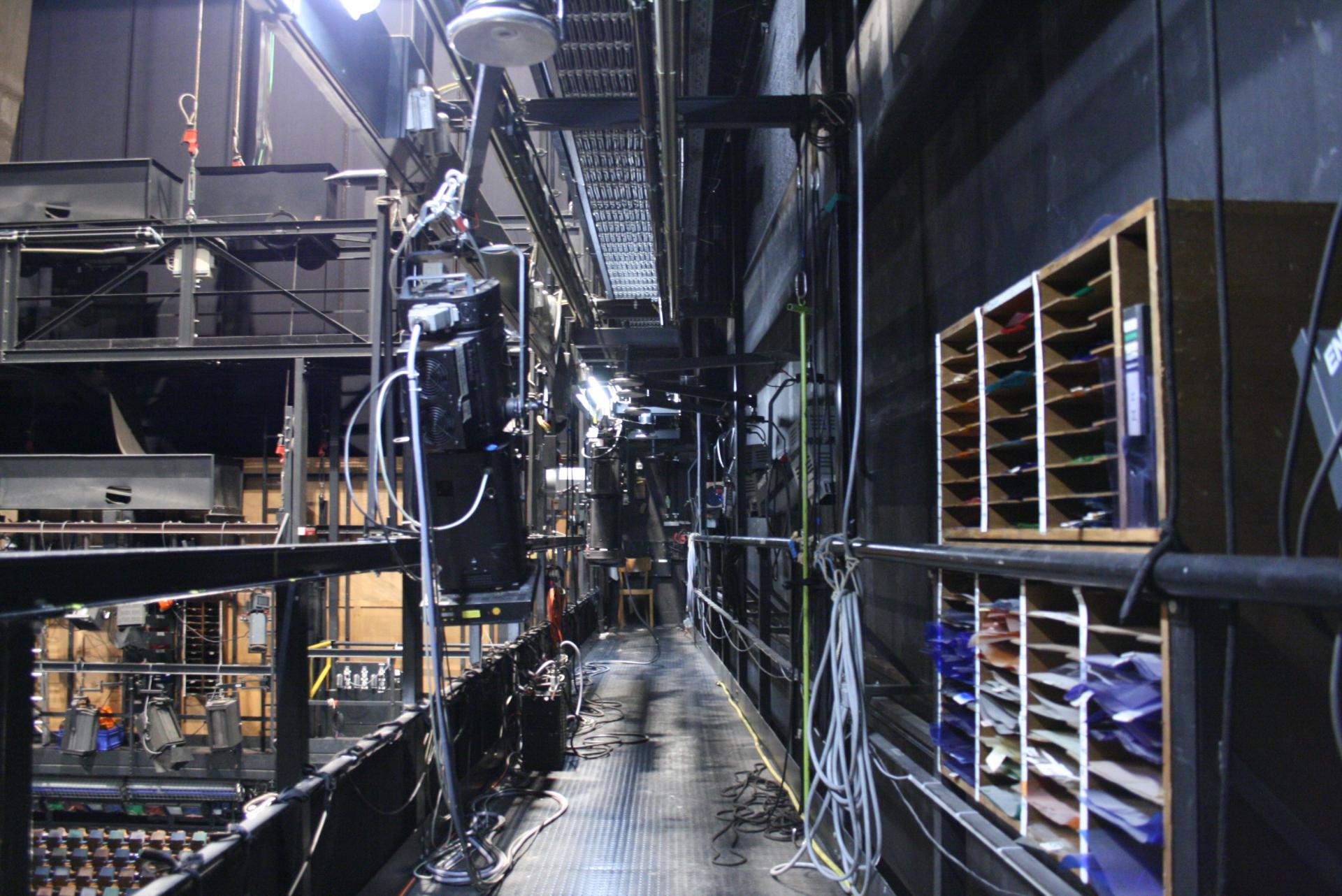

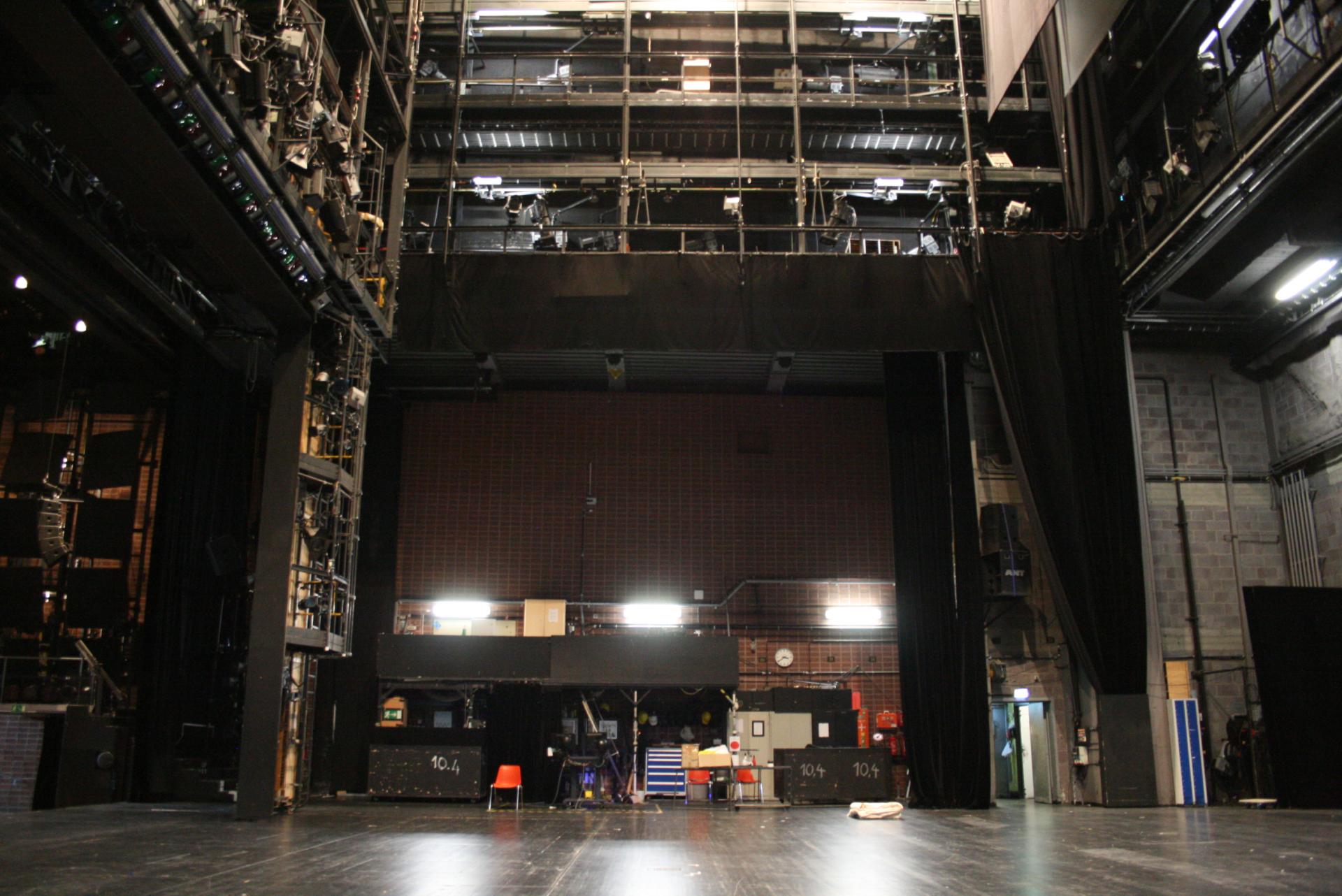

  1. Galerien:
    • 5 umlaufende Galerien davon 2 bestückt
    • Galeriehöhen: +10,0m +14,0m +17,0m +19,75m +22,5m
    • Galerie 1 links & rechts jeweils bestückt mit:
      • 2 Stück Profiler HMI 2,5kW
      • 5 Stück Profiler Niethammer 2kW zoom
      • 2 Stück Niedervolt 500W
    • Galerie 1 hinten bestückt mit (Spannungsversorgung über 12-Kanal Dimmerpack):
      • 6 Stück Profiler Niethammer 2kW Festbrennweite
      • 2 Stück Niedervolt 500W
      • 2 Stück Svoboda-Rampen
      • 4 Stück Fresnel 2kW
    • Galerie 2 links & rechts jeweils bestückt mit:
      • 3 Stück Profiler Niethammer 2kW Festbrennweite
      • 2 Stück Svoboda-Rampen
    • Galerie 2 hinten bestückt mit (Spannungsversorgung über 12-Kanal Dimmerpack):
      • 6 Stück Profiler Niethammer 2kW Festbrennweite
      • 2 Stück Svoboda-Rampen

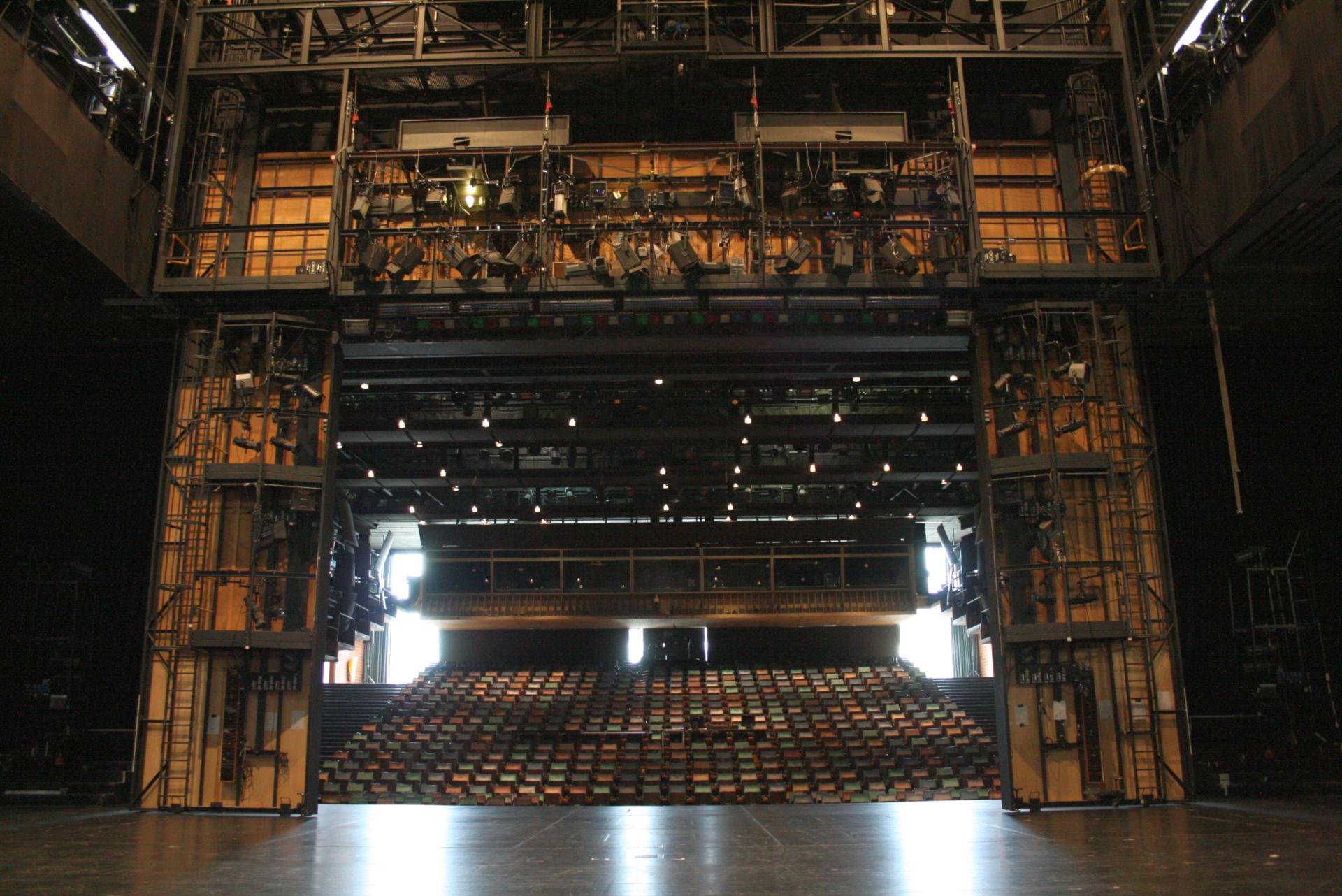

  1. Portalbrückentragwerk:
    • umfasst eine einstöckige Portalbrücke und zwei zweistöckige Portaltürme
    • Portalbrückentragwerk kann komplett ins OFF gefahren werden
    • Portalbrücke ist bestückt mit:
      • 4 Stück Fresnel 2kW
      • 10 Stück Plankonvex 2kW
      • 2 Stück Profiler Niethammer 2kW zoom
      • 4 Stück Profiler Enizoom 1kW
      • 2 Stück Niedervolt 500W
      • 3 Stück Niedervolt 500W - Verfolger

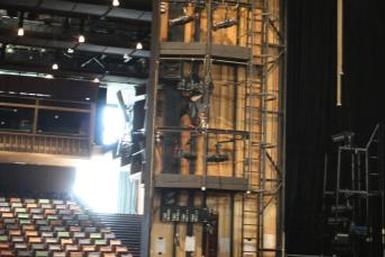

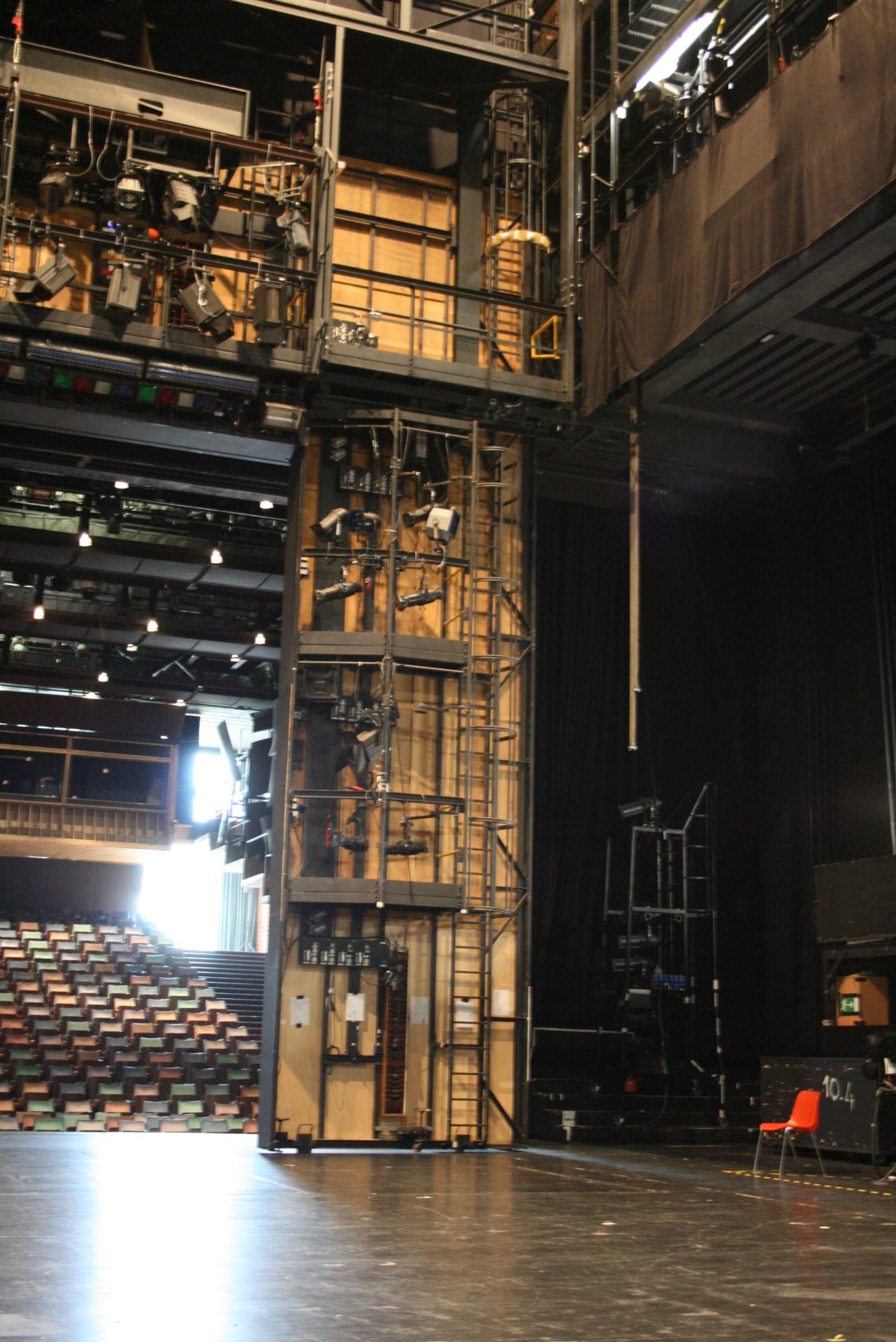

    • Türme sind bestückt mit:
      • Fresnel 2kW
      • Plankonvex 2kW
      • Profiler ETC S4
      • Niedervolt 500W

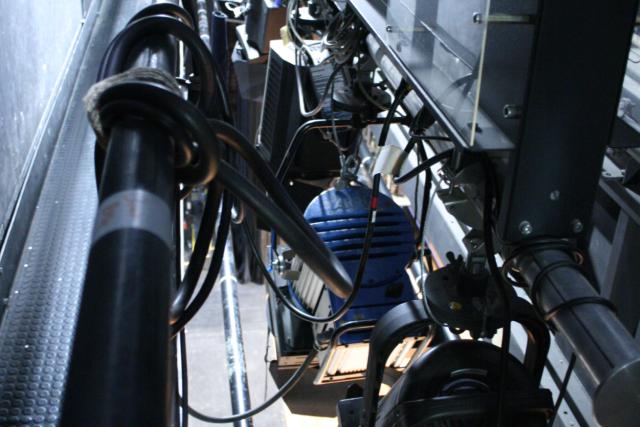

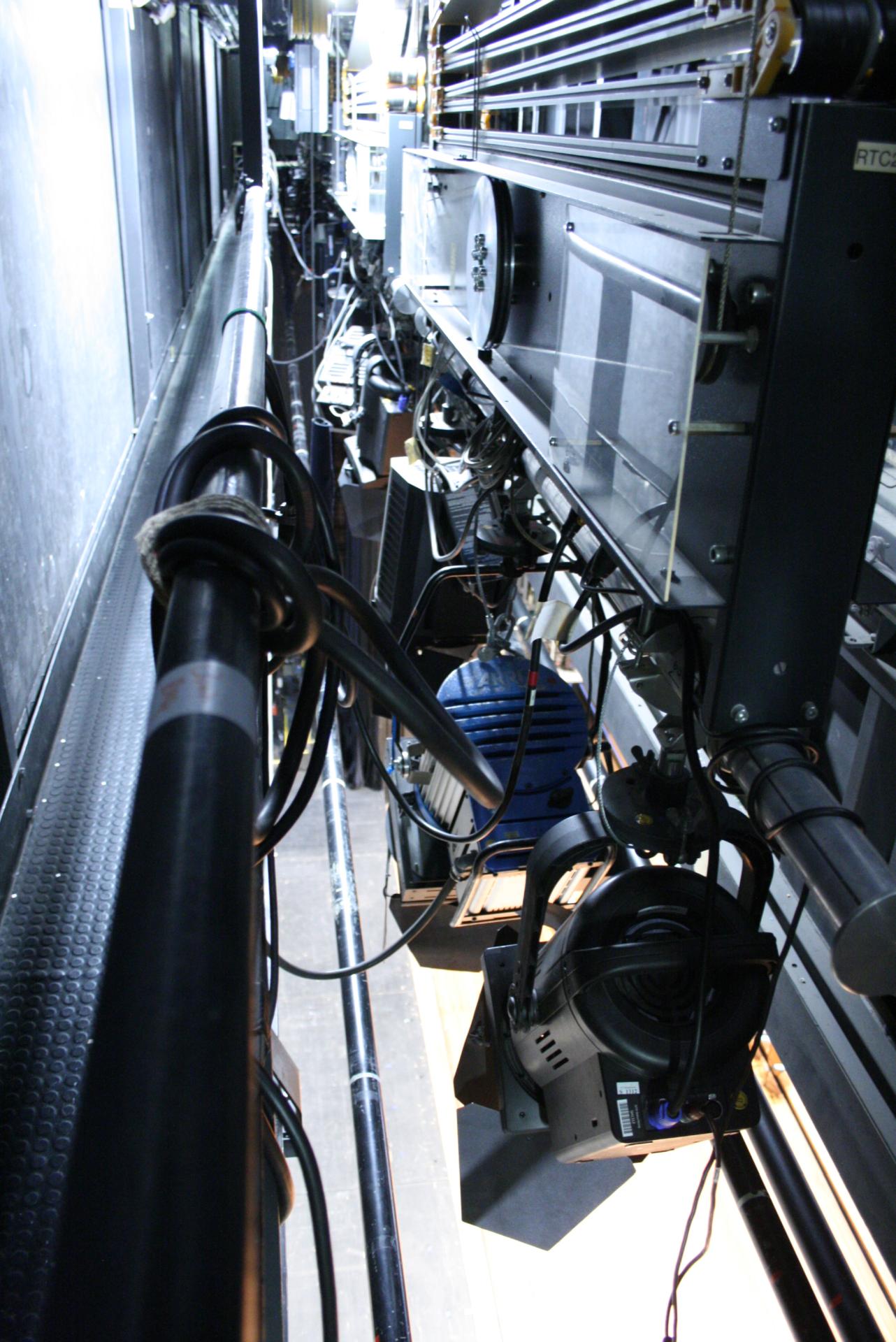

  1. 1. Brücke:
    • Position zwischen EV und Portal
    • 6 einzeln höhenverfahrbahre Teleclimber über gesamte Bühnenbreite
    • 1. Brücke ist bestückt mit:
      • 8 Stück Plankonvex 2kW
      • 2 Stück Profiler Niethammer 2kW zoom
      • 2 Stück Fresnel HMI 2,5kW
      • 4 Stück Philips Selecon PL3 - 360W LED RGBW

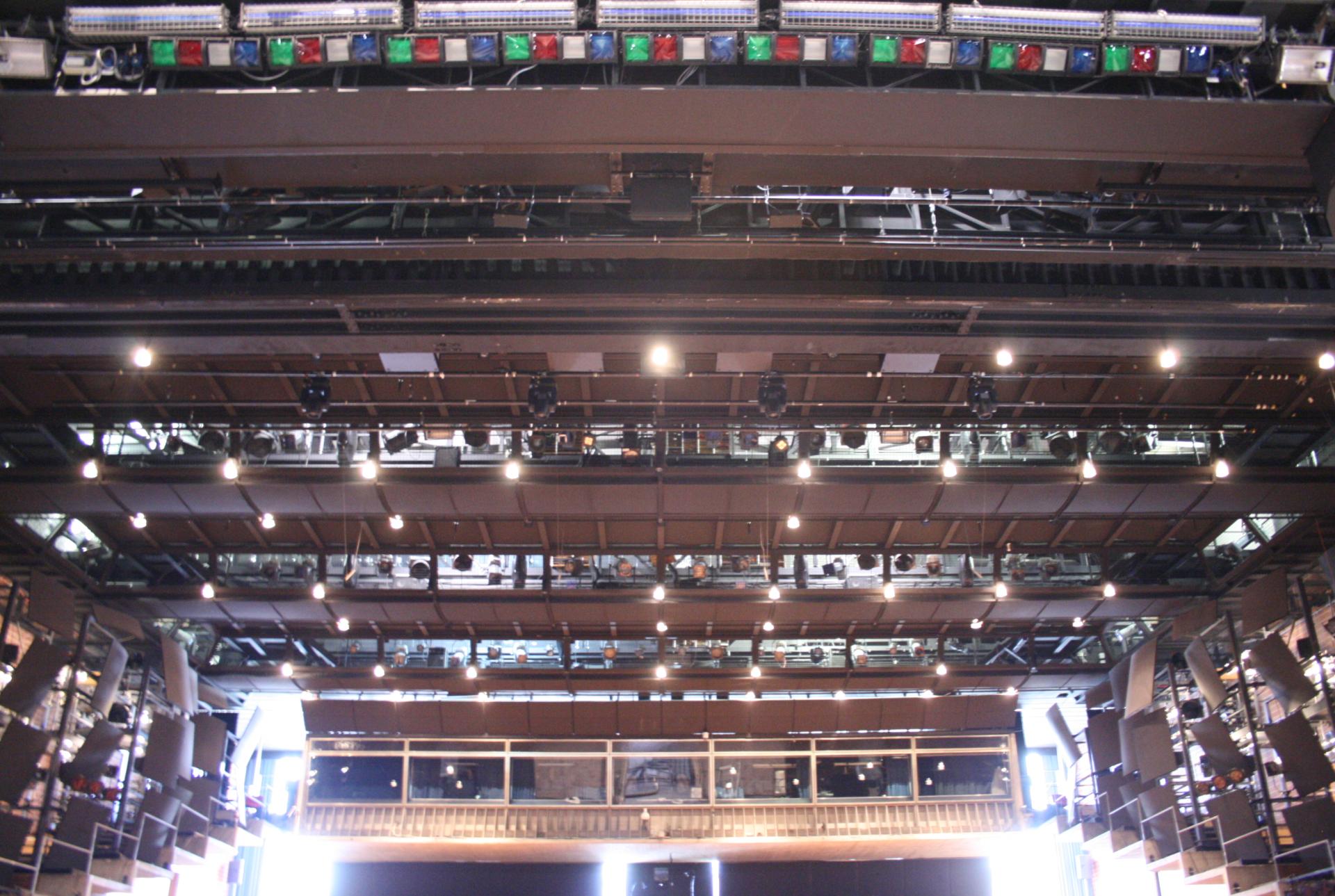

  1. Vorbühnen / Z-Brücken:
    • 3 Stück, 15,50 m breit
    • Vorbühne 1 ist bestückt mit:
      • 13 Stück Profiler Niethammer 2kW zoom
      • 8 Stück Niedervolt 1kW
      • 3 Stück Profiler HMI 2,5kW
      • 2 Stück Martin MAC III Performance
      • 2 Stück IR-Leuchten

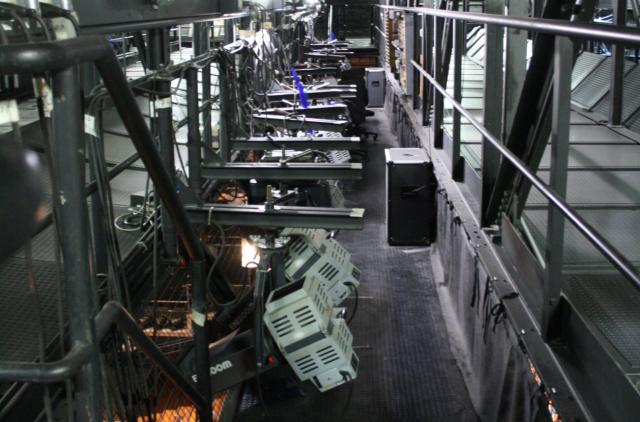

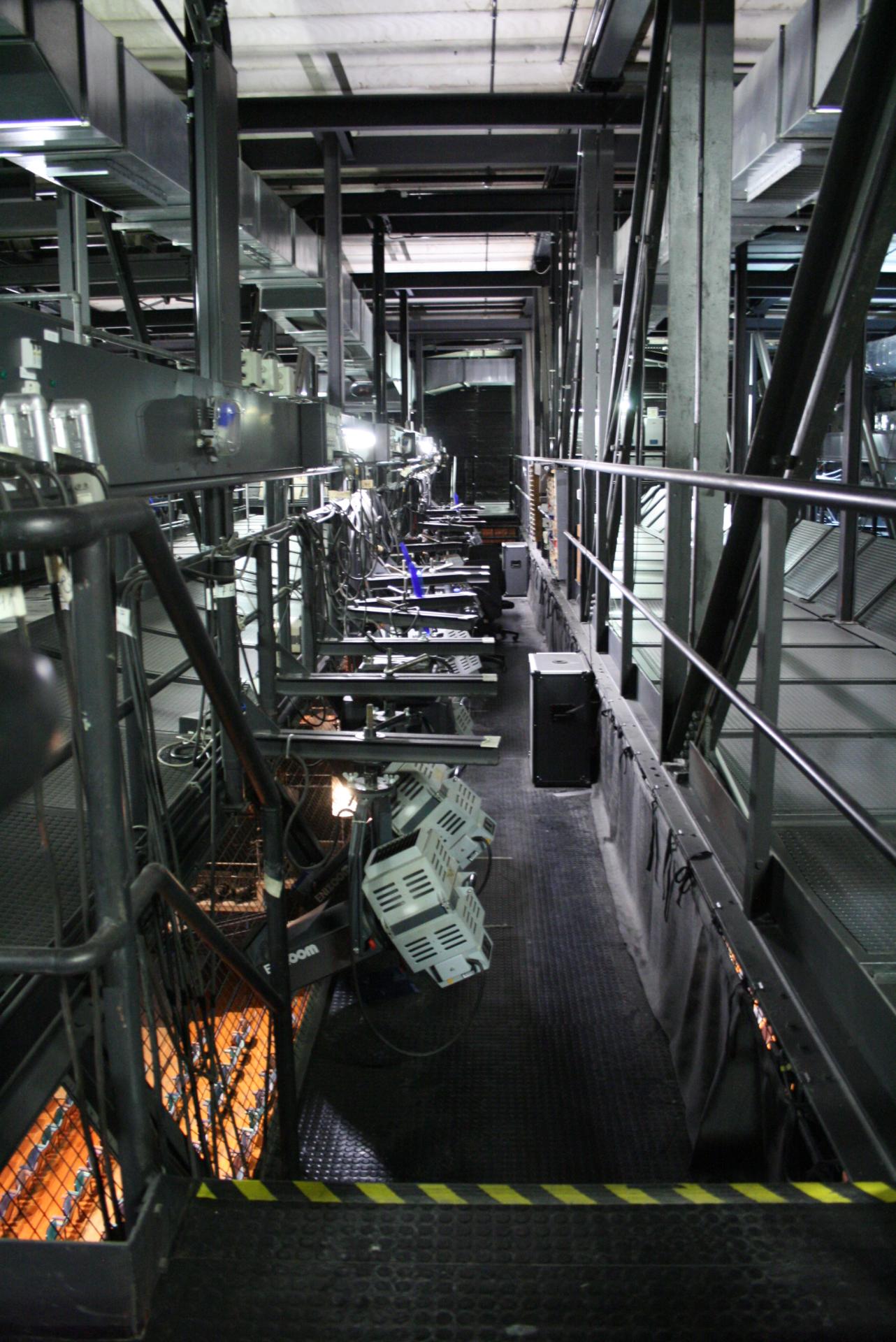

    • Vorbühne 2 ist bestückt mit:
      • 10 Stück Profiler Niethammer 2kW zoom
      • 2 Stück Profiler Niethammer 2kW Festbrennweite - Verfolger
      • 2 Stück Profiler HMI 1,2kW
      • 4 Stück Niedervolt 1kW
      • 4 Stück Martin MAC III Performance
    • Vorbühne 3 ist bestückt mit:
      • 8 Stück Profiler Niethammer 2kW Festbrennweite
      • 8 Stück Profiler ETC S4
      • 2 Stück Profiler HMI Niethammer 1,2kW Festbrennweite - Verfolger
      • 2 Stück Profiler HMI 1,2kW

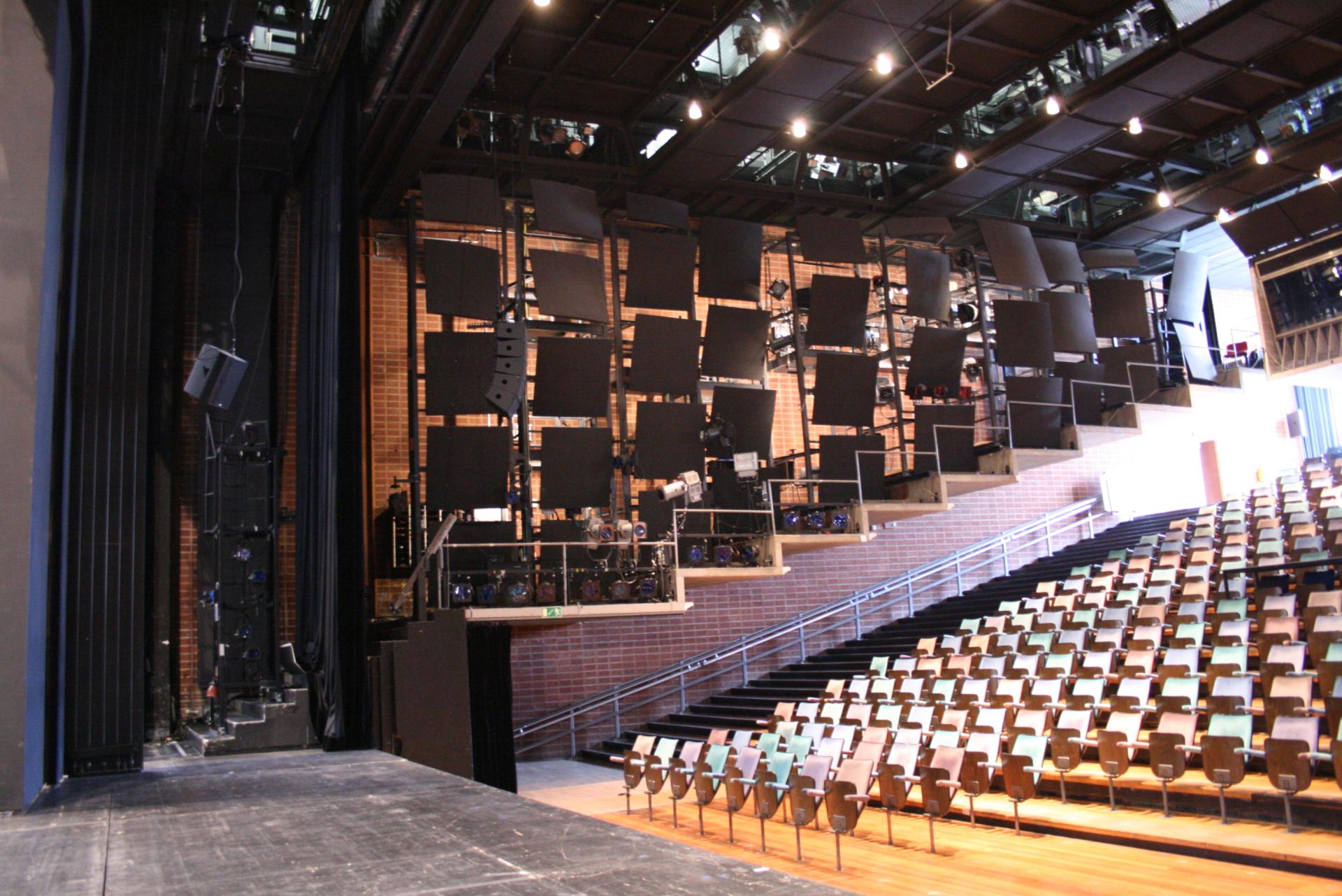

  1. Faltplatten:
    • seitlich im ZR, oberhalb der Stufengänge, als eine Art Proszenium
    • jeweils bestückt mit:
      • 16 Stück PAR 64 1kW
      • 4 Stück Profiler Selecon Pacific 1,2kW zoom
      • 4 Stück Profiler Niethammer 2kW zoom
      • 1 Stück Profiler HMI 2,5kW zoom
      • 2 Stück Niedervolt 1kW
  1. Projektionskabine:
    • mittig hinter Zuschauerraum
    • bestückt mit:
      • 2 Stück Profiler 2kW zoom
      • 1 Stück Profiler HMI 2,5kW zoom
      • Beamer (Videoabteilung)

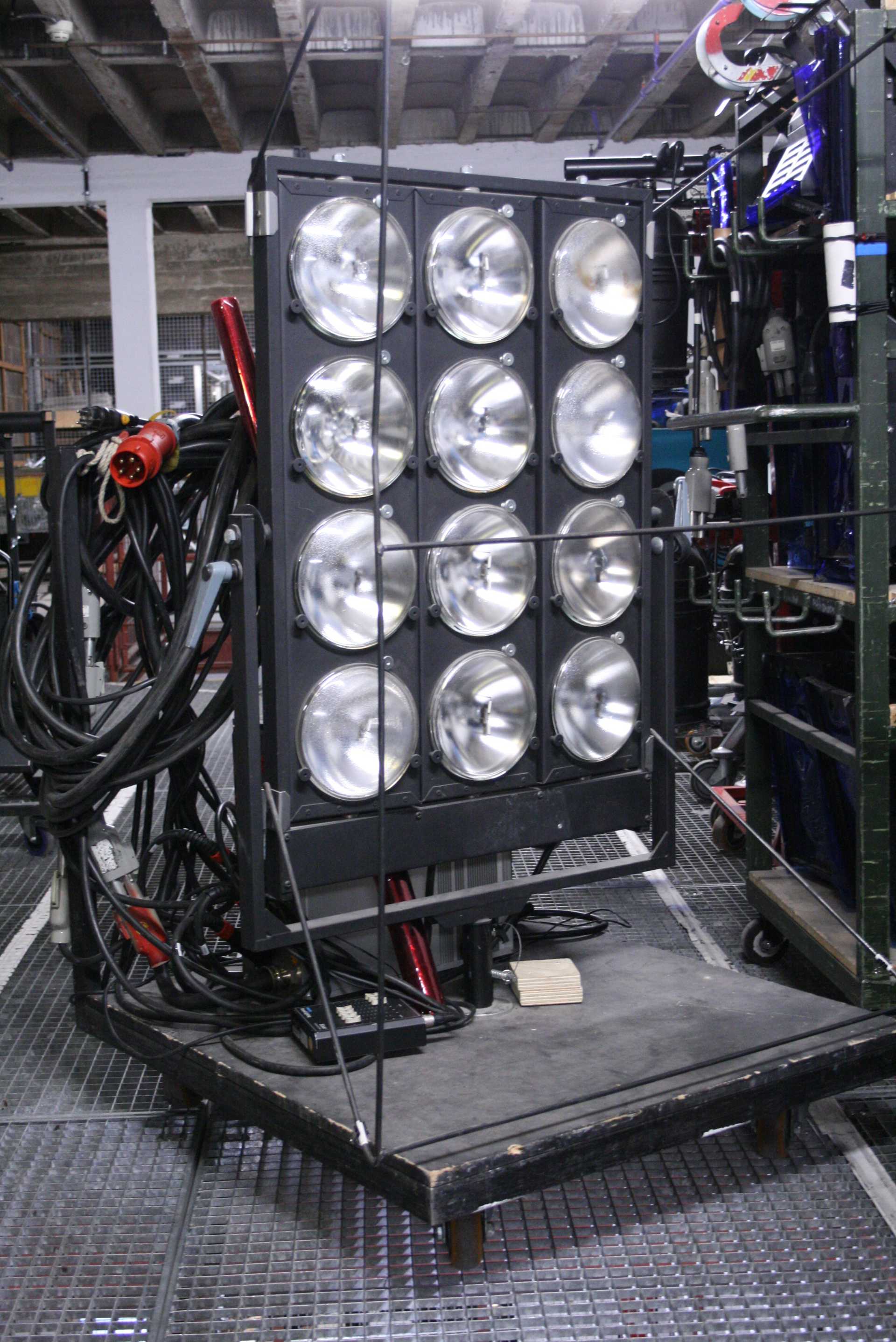

mobiler Gerätepark:

  • Dimmerpacks 4- und 12-Channel - ADB, MA-Lighting
  • Fresnel 300 W - LTM Hollywood
  • Fresnel 500 W - LTM Minim F
  • Fresnel 2 kW - STRAND
  • Fresnel 5 kW - QuartzColor
  • Fresnel 2,5 kW HMI - ARRI bestückt mit MAG Vader 350
  • PC 500 W - LTM Minim PC
  • PC 2 kW - Alto
  • Profiler 750 W - ETC S4 (Tuben 5, 19, 23)
  • Profiler 2 kW - Niethammer HMS (Tuben T217, T223, T230, T240)
  • NV 500 W - Reiche & Vogel
  • NV 1 kW - Reiche & Vogel

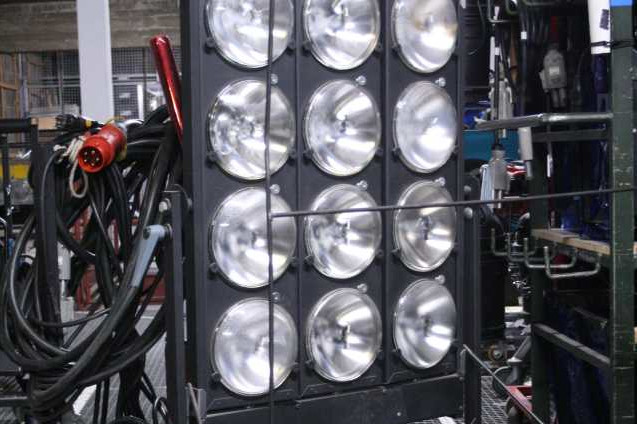

  • Blinder - PAR64 (CP60, CP61, CP62)
  • Blinder 700 W - Sunstrip II Stageblinder
  • Blinder 2 kW - Limax-Rampe HSR 10-1-1R (1 Kanal, 2x10x100W)
  • Blinder 2,25 kW - Svoboda-Rampe
  • Blinder - Limax-Rampe (2 Kanal)
  • Fluter 300 W - Baumarkt
  • Fluter 1 kW - ADB ACP1001, ADB HF1000, ADB LF1000
  • Stroboskop - Hungaroflash QUASAR, Dataflash AF1000
