Opernhaus

Downloads:

  • Beleuchtungsplan
    pdf
  • Grundriss
    pdf  |  dxf
  • Schnitt
    pdf  |  dxf
  • Drehscheibenplan
    pdf  |  dxf
  • Farbwechslerfarben
    Rainbow -- pdf
    Lichttechnik -- pdf

Allgemeines:

  • verwendetes Lichtpult: ETC Eos
  • Anzahl stationärer Dimmeranschlüsse: 513 Stück 5kW-Dimmer; 4 Stück 10kW-Dimmer
  • 3 kW-Anschlüsse ausgeführt in Schuko
  • 5 kW-Anschlüsse ausgeführt in Eberl
  • 10 kW-Anschlüsse ausgeführt in CEE blau 230V 63A 3p (L+N+PE) 6h
  • jeder stationäre Dimmeranschluss ist über Einzel-RCD abgesichert
  • 400V CEE-Anschlüsse bis 125A vorhanden
  • alle 400V CEE-Anschlüsse sind über Gruppen-RCD's abgesichert
  • Lichtzeichen auf allen Bereichen vorhanden bzw. möglich
  • Umgangslichter, Ständerlampen, Schminktischbeleuchtung & Pinzas auf allen Bereichen möglich
  • Zugstangen Elektrozüge: 36 Stück (Flächenlast 5kN; Punktlast 1kN)
  • Zugstangen Handkonterzüge: 23 Stück (Flächenlast 3kN)
  • Zugstangendurchmesser: 60,2 x 4,5mm
  • Zugstangenabstand: 25cm
  • Zugstangenbreite: 18m
  • Zugstangenhöhe max.: 23m

Downloads:

  • Beleuchtungsplan
    pdf
  • Grundriss
    pdf  |  dxf
  • Schnitt
    pdf  |  dxf
  • Drehscheibenplan
    pdf  |  dxf
  • Farbwechslerfarben
    Rainbow -- pdf
    Lichttechnik -- pdf

Netzwerk:

  • gesamte Dimmeranlage wird in 16Bit betrieben
  • Protokoll sACN
  • RJ45-Anschlüsse auf folgenden Bereichen:
    - Stellwerk
    - Bühne
    - Schnürboden / Rollenboden
    - Vorbühnen
  • XLR 3-Pol und 5-Pol sind auf allen Positionen vorhanden
  • XLR 4-Pol Data-Power-DMX sind auf allen Bereichen möglich

Bereiche:

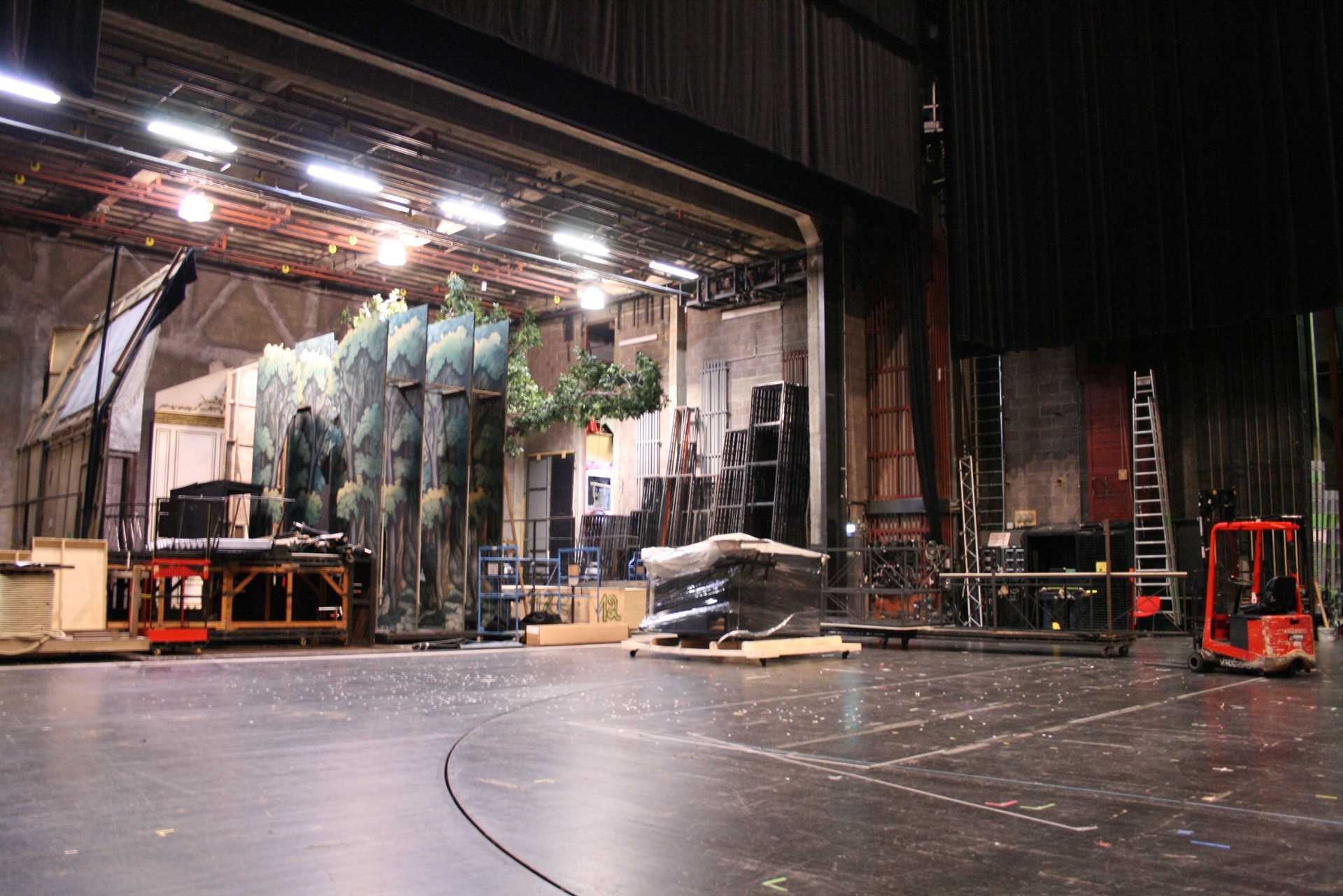

  1. Bühne:
    • eine Auflistung der im Haus befindlichen mobilen Gerätetypen, finden Sie im unteren Bereich dieser Seite
    • jeweils links, rechts und hinten, unterhalb der Galerien, befinden sich 6 einzeln höhenverfahrbahre Teleskope/Teleclimber
    • Stangendurchmesser Prospekt-Zugstangen = 60,2 x 4,5mm
  1. Oberlichter / Beleuchtungsgestelle:
    • 5 Stück, 10,0 m bis 15,50 m breit
    • Oberlicht 1 - 15,5m breit - bestückt mit:
      • 1 Stück Martin MAC TW 1
      • 10 Stück Svoboda-Rampen, davon 4 mit Motorbügel
      • Batterie 3-Kammer-Fluter als Horizontbeleuchtung (Farben Rot, Clear, Blau)
    • Oberlicht 2 - 15,5m breit - bestückt mit:
      • 8 Stück Martin MAC 600 E/NT
      • 3 Stück Martin MAC III Performance
      • 4 Stück Martin MAC TW 1
      • Batterie 3-Kammer-Fluter als Horizontbeleuchtung (Farben Rot, Clear, Blau)
    • Oberlicht 3 - 15,5m breit - bestückt mit:
      • 6 Stück Niedervolt 1kW
      • 5 Stück Fresnel 5kW
      • 2 Stück Fresnel HMI 2,5kW
      • 11 Stück Svoboda-Rampen, alle mit Motorbügel
      • Batterie 3-Kammer-Fluter als Horizontbeleuchtung (Farben Rot, Clear, Blau)
    • Oberlicht 4 - 15,5m breit - bestückt mit:
      • 8 Stück Martin MAC 600 E/NT
      • 3 Stück Martin MAC III Performance
      • 4 Stück Fresnel 5kW
      • Batterie 3-Kammer-Fluter als Horizontbeleuchtung (Farben Rot, Clear, Blau)
    • Oberlicht 5 - 10,0m breit - bestückt mit:
      • 8 Stück Martin MAC 600 E/NT
      • 2 Stück Martin MAC TW 1
      • 3 Stück Fresnel 5kW
      • 2 Stück Fresnel HMI 2,5kW
      • Batterie 3-Kammer-Fluter als Horizontbeleuchtung (Farben Rot, Grün, Blau)

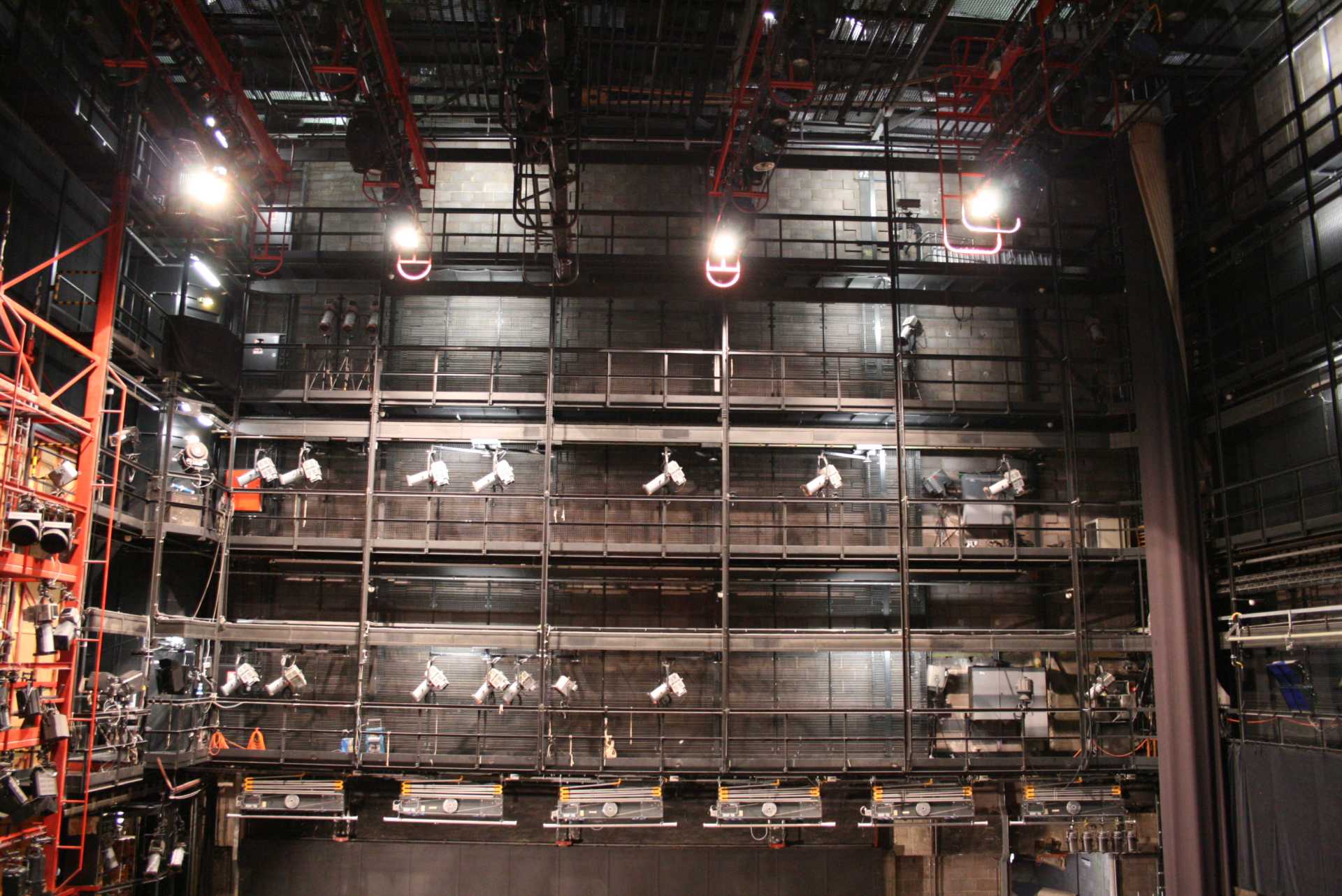

  1. Galerien:
    • 4 umlaufende Galerien davon 2 bestückt
    • Galeriehöhen: +11,40m +15,50m +18,50m +21,50m

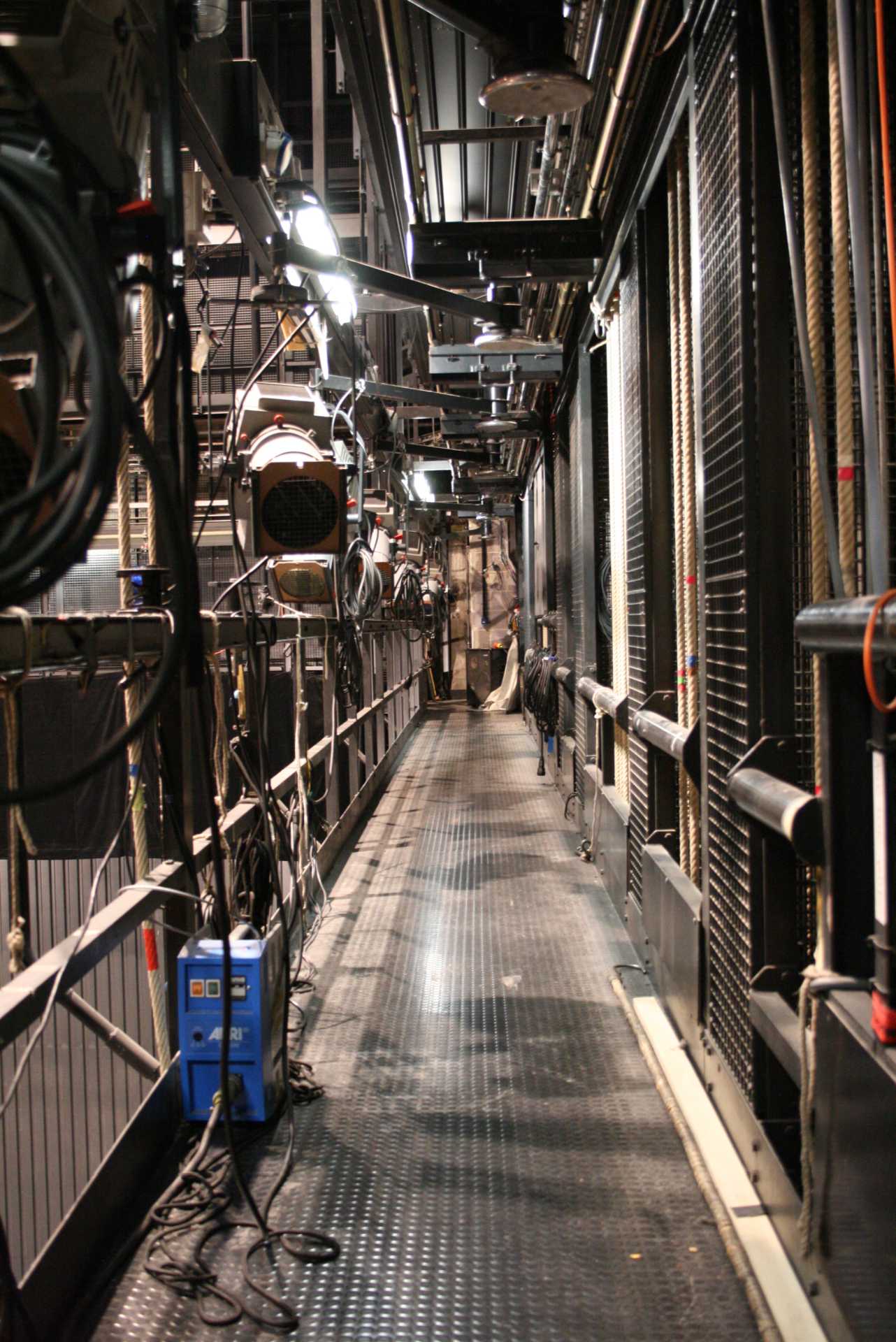

    • Galerie 1 links & rechts jeweils bestückt mit:
      • 7 Stück Profiler Niethammer 2kW Festbrennweite
      • 2 Stück NV 500W
    • Galerie 1 hinten bestückt mit:
      • 6 Stück 4-fach-ADB Fluter 1kW asymmetrisch (Horizontbeleuchtung)
      • 4 Stück 2kW PC
    • Galerie 2 links & rechts jeweils bestückt mit:
      • 7 Stück Profiler Niethammer 2kW Festbrennweite
  1. Portalbrückentragwerk:

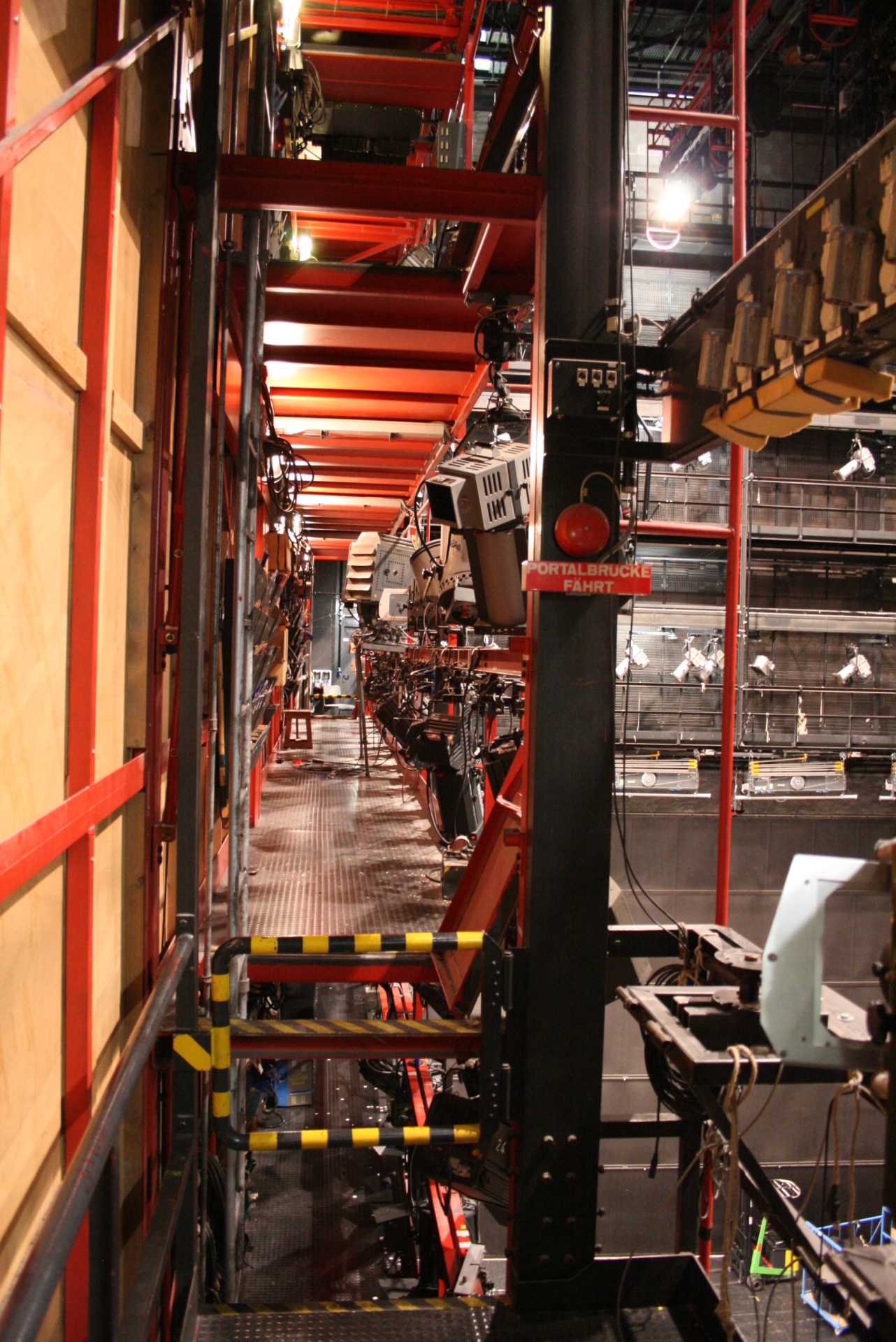

    • umfasst eine zweistöckige Portalbrücke und zwei dreistöckige Portaltürme
    • Portalbrückentragwerk kann komplett ins OFF gefahren werden
    • Portalöffnung: Breite zwischen 14,5m und 19,9m --- Höhe zwischen 1,62m und 9,94m

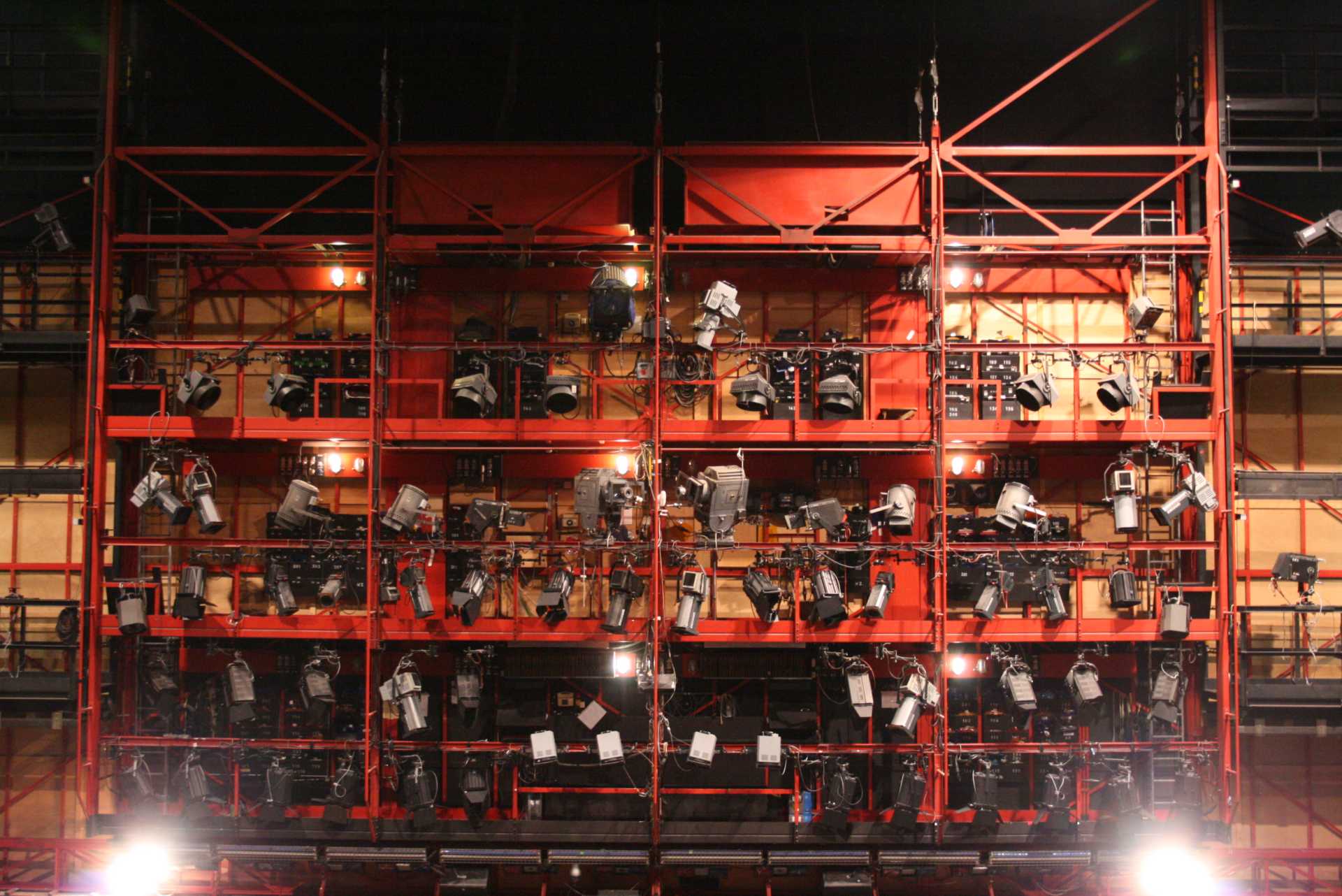

    • Portalbrücke ist bestückt mit:
      • Fresnel 2kW
      • Fresnel HMI 2,5kW
      • Plankonvex 2kW
      • Profiler Niethammer 2kW
      • Profiler Enizoom 1kW
      • Profiler HMI 1,2kW
      • Niedervolt 1kW
      • Niedervolt 500W
      • Niedervolt 500W - Verfolger
      • PANI 2 + 5kW

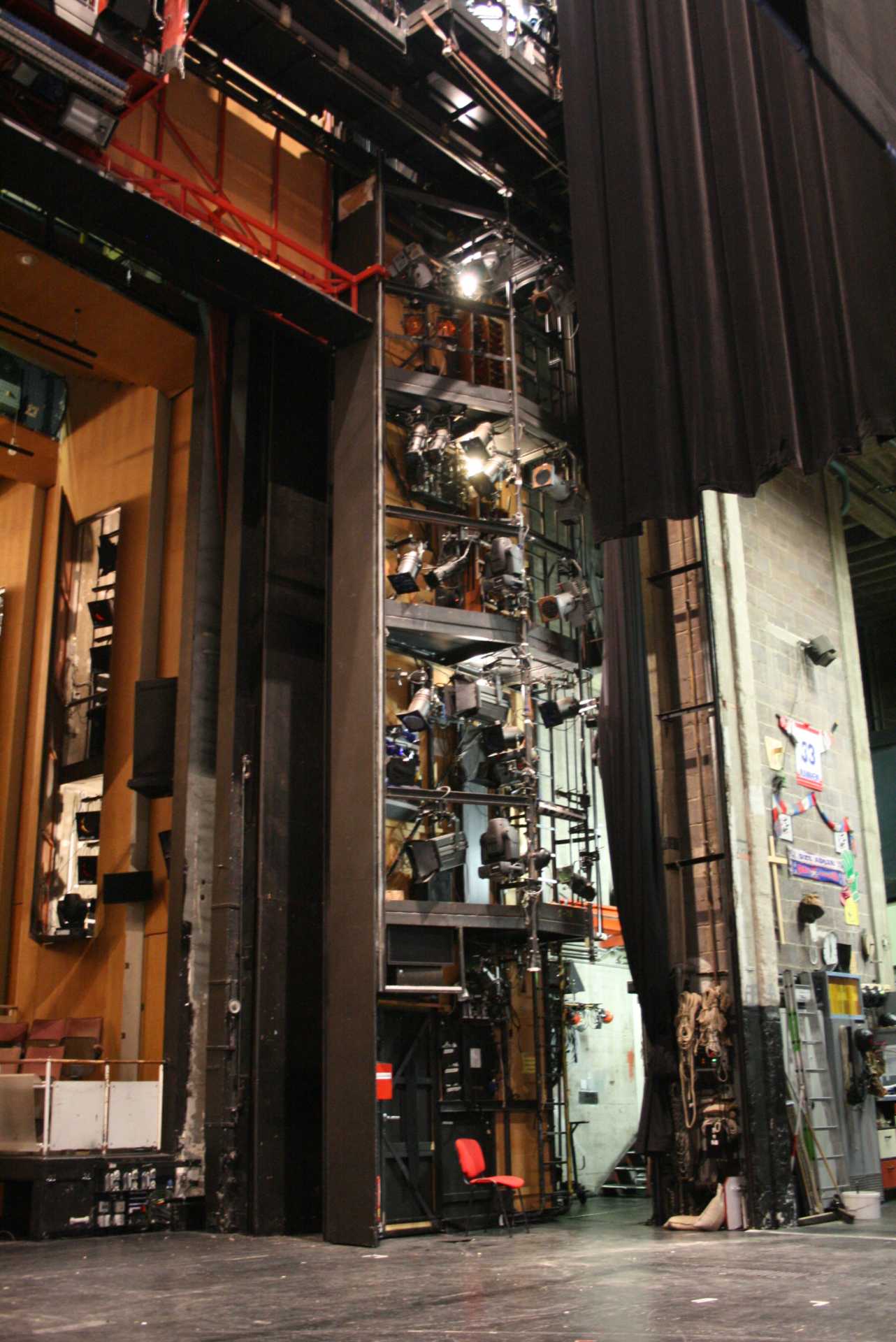

    • Türme sind bestückt mit:
      • Plankonvex 1kW
      • Plankonvex 2kW
      • PAR 64
      • Profiler Niethammer 2kW
      • Profiler Enizoom 1kW
      • Niedervolt 250W
  1. Vorbühnen / Z-Brücken:
    • 7 Stück, 15,50 m breit
    • Vorbühne 0 ist bestückt mit:
      • 2 Stück Profiler Niethammer 2kW
      • 10 Stück Niedervolt 500W
    • Vorbühne 1 ist bestückt mit:
      • 7 Stück Profiler Niethammer 2kW
      • 4 Stück Niedervolt 1kW
      • 3 Stück Niedervolt 500W
    • Vorbühne 2 ist bestückt mit:
      • 11 Stück Profiler Niethammer 2kW Festbrennweite
      • 7 Stück Planconvex 2kW
      • 2 Stück Niedervolt 1kW
      • 2 Stück PANI 2kW
    • Vorbühne 3 ist bestückt mit:
      • 2 Stück Profiler Niethammer 2kW zoom
      • 6 Stück Profiler Niethammer 2kW Festbrennweite - Verfolger
      • 4 Stück Profiler HMI Niethammer 1,2kW Festbrennweite
      • 4 Stück Planconvex 2kW
      • 16 Stück PAR 64

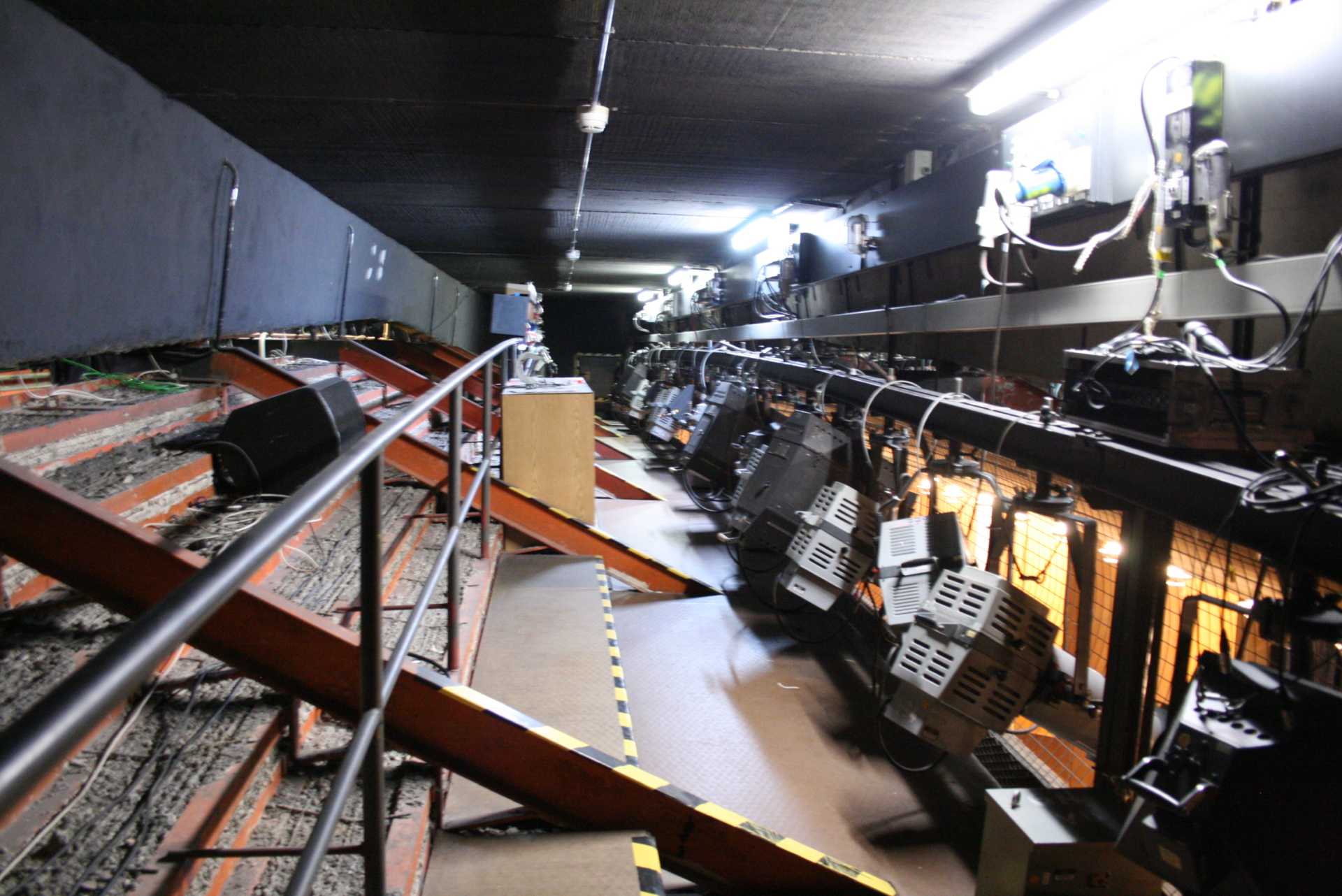

    • Vorbühne 4 ist bestückt mit:
      • 11 Stück Profiler Niethammer 2kW zoom
      • 4 Stück Planconvex 2kW
      • 8 Stück Niedervolt 1kW
      • 2 Stück PANI 2kW
    • Vorbühne 5 ist bestückt mit:
      • 4 Stück Profiler Niethammer 2kW Festbrennweite
      • 2 Stück Profiler HMI Niethammer 1,2kW Festbrennweite - Verfolger
    • Vorbühne 6 ist bestückt mit:
      • 0 Stück Profiler Niethammer 2kW Festbrennweite
      • 0 Stück Profiler ETC S4
      • 0 Stück Profiler HMI Niethammer 1,2kW Festbrennweite - Verfolger
      • 0 Stück Profiler HMI 1,2kW
    • Vorbühne 7 ist bestückt mit:
      • 0 Stück Profiler Niethammer 2kW Festbrennweite
      • 0 Stück Profiler ETC S4
      • 0 Stück Profiler HMI Niethammer 1,2kW Festbrennweite - Verfolger
      • 0 Stück Profiler HMI 1,2kW
  1. Orchesterrinnen (eine Art Proszenium):
    • je Seite 2 Stück
    • Rinne 1 jeweils links und rechts bestückt mit:
      • 3 Stück Profiler Niethammer 2kW
      • 1 Stück Profiler Niethammer 1kW
      • 2 Stück Planconvex 2kW
    • Rinne 2 jeweils links und rechts bestückt mit:
      • 2 Stück Profiler Niethammer 2kW
      • 1 Stück Planconvex 2kW
      • 4 Stück PAR 64

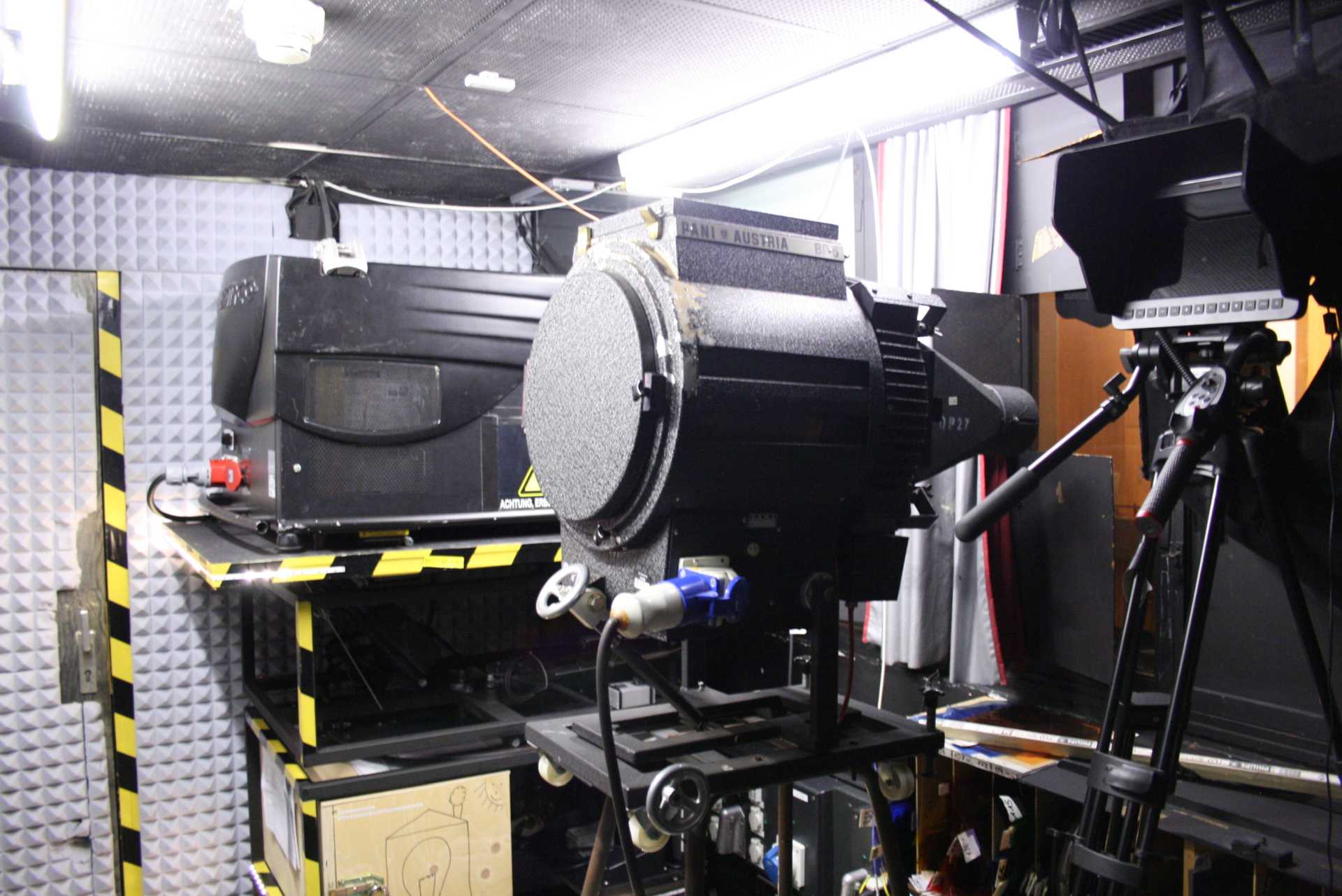

  1. Projektionskabine:
    • mittig hinter Zuschauerraum
    • bestückt mit:
      • 3 Stück Profiler 2kW
      • 2 Stück PANI 5kW
      • Beamer (Tontechnik)

mobiler Gerätepark:

    hier gehts weiter!!!!!!!!!!!!!!!!!!!!!!
  • Dimmerpacks 4- und 12-Channel - ADB, MA-Lighting
  • Fresnel 300 W - LTM Hollywood
  • Fresnel 500 W - LTM Minim F
  • Fresnel 2 kW - STRAND
  • Fresnel 5 kW - QuartzColor
  • Fresnel 2,5 kW HMI - ARRI bestückt mit MAG Vader 300
  • PC 500 W - LTM Minim PC
  • PC 2 kW - Alto
  • Profiler 750 W - ETC S4 (Tuben 5, 19, 23)
  • Profiler 2 kW - Niethammer HMS (Tuben T217, T223, T230, T240)
  • NV 500 W - Reiche & Vogel
  • NV 1 kW - Reiche & Vogel
  • Blinder - PAR64 (CP60, CP61, CP62)
  • Blinder 700 W - Sunstrip II Stageblinder
  • Blinder 2 kW - Limax-Rampe HSR 10-1-1R (1 Kanal, 2x10x100W)
  • Blinder 2,25 kW - Svoboda-Rampe
  • Blinder - Limax-Rampe (2 Kanal)
  • Fluter 300 W - Baumarkt
  • Fluter 1 kW - ADB ACP1001, ADB HF1000, ADB LF1000
  • Stroboskop - Hungaroflash QUASAR, Dataflash AF1000
